JDF5204GXFPM80型泡沫消防車技術規格書-湖北江南專用特種汽車有限公司

一、整車描述
1、概述
JDF5204GXFPM80型泡沫消防車，采用重汽豪沃ZZ5207N4617E1底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為單排改雙排，可乘坐2+4人,該車為外露罐結構，車身前部為器材箱,中部為水罐，后部為泵房。載液罐體為優質碳鋼，內部噴涂環氧底漆及環氧瀝青漆，與底盤采用彈性連接，載水5800kg（PM80），泡沫液量1900kg（PM80），裝備了上海茸申消防設備有限公司生產CB10/60-RS型低壓消防泵，額定流量60L/S，車頂安裝成都威斯特消防機械有限公司生產的PL48（PM80）型車用消防炮。該車最大的特點是載液量大、操控性好、維修簡便�？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救大型油類火災和一般物質火災。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：Zb201630559/60）并已列入工信部汽車新產品公告，CCCF已經申批。
2、整車主要參數：

最大總質量：19870kg

載液量：泡沫車載水5800kg，泡沫1900kg

最高車速：95km/h

消防泵額定流量：60L/s  1.0MPa

消防炮額定流量：泡沫車：48L/s 1.0MPa

消防炮射程：泡沫車：泡沫≥50m，水≥55m

比功率：249/19.87=12.5

接近角/離去角：14°/11°

二、底盤：
1、底盤主要參數：

制造商：中國重汽集團濟南卡車股份有限公司

發動機額定功率：206kw

發動機排量：9726ml

發動機排放標準：GB17691-2005國V

驅動形式：4×2

軸距：4600mm

最大允許總重：20490kg

最小轉彎半徑：≤19m

變速箱：手動

取力器：根據變速箱型號裝配夾心取力器

2、乘員室
結構：平頭、四門，改裝雙排
司乘人員數：2+4人
駕駛員位置：左置
設備：原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、警報器；
2、取力器控制開關及指示燈；
3、附加電源開關；
三、上裝結構及性能參數：

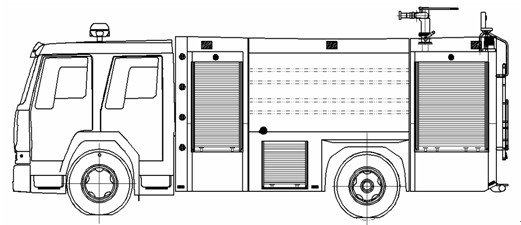

總體布置：整車由消防員乘員室和車身兩大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，后部為水泵房，罐體為平行六面體廂式容罐。

1、器材箱和泵室
結構：主框架結構采用優質方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。(可根據用戶需求采用鋁合金方管焊接）。
器材箱：器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具。
泵房：泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材。
保溫位置：安裝燃油加熱器（根據客戶需求選裝）
爬梯及上車?yán)�手：后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車?yán)�手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。

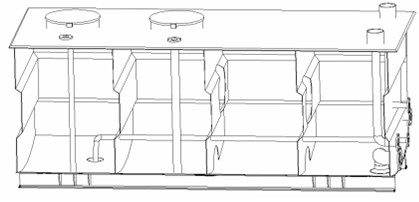

2、水罐
容量：5800kg（PM80）
材質：優質碳鋼，厚度為5mm(可根據用戶需求采用不銹鋼、PP材質制作）
罐體固定：與底盤車架彈性連接
罐體設置：人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
溢流口：設DN65溢流口1個
放余水口：設1個DN40水罐放余水口，配球閥
注水口：在水罐左右兩側各接1只DN65接口
進出水口：設1個水罐到水泵進水管，DN150閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制

3、泡沫罐

容量：1900kg（PM80）
材質：優質碳鋼，厚度為5mm(可根據用戶需求采用不銹鋼、PP材質制作）
罐體固定：與底盤車架彈性連接
罐體設置：人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置
溢流口：設DN40溢流口1個
放余液口：設1個DN40泡沫罐放余液口
出泡沫口：設1個DN40泡沫罐到水泵出泡沫管
四、水系統

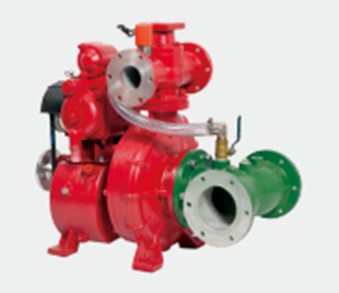

1、水泵

型號：CB10/60型低壓車用消防泵

形式：低壓離心式

額定流量：60L/s @1.0MPa

出口額定壓力：1.0MPa

最大吸深：7m

引水裝置：自帶滑片泵

引水時間：最大吸深時≤50s

2、管路系統
管道材質：優質無縫鋼管
吸水管路：泵房左右兩側各設一個DN150吸水口
注水管路：水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
出水管路：泵房左右兩側各設2個DN80出水口，帶截止閥和捫蓋
冷卻水管路：配有冷卻取力器的冷卻水管路及控制閥
五、滅火裝置

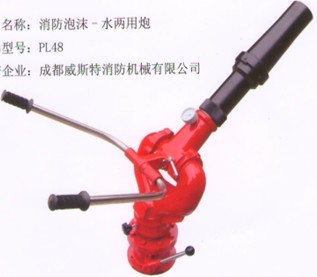

1、車載泡沫炮

型號：PL48

制造商：成都威斯特消防機械有限公司

回轉角度：360°水平回轉

最大仰/俯角：俯角≤-15°，仰角≥+45°

流量：48L/S

射程：泡沫≥50m  水≥55m

六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
駕駛室內控制：水泵脫掛檔、警燈警報、照明及信號裝置控制等
泵室內控制：上裝總電源開關、參數顯示、狀態顯示
七、電氣設備
附加電氣：設獨立電路
輔助照明：消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
頻閃燈 車身兩側安裝紅、藍兩色頻閃燈
警示裝置：長排全紅警燈，安裝在駕駛室頂部
警報器，其控制盒在駕駛員前下方
火場照明：上裝后部安裝35W消防探照燈1個
八、表面處理
面漆：優質國產漆
顏色：車體外表面主色為RO3消防紅
九、隨車消防器材的布置和配備
1、器材布置
1）按照消防實戰需要，根據消防操作程序，就近取放。
2）使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
3）標示醒目，多人操作，互不干涉。

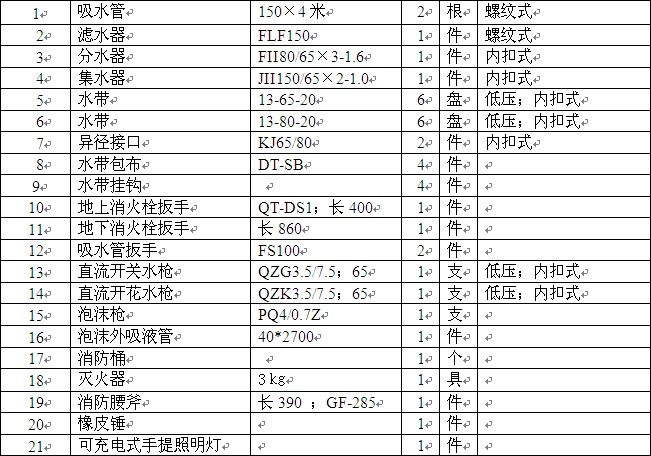

2、重汽豪沃消防車器材配備（標配）

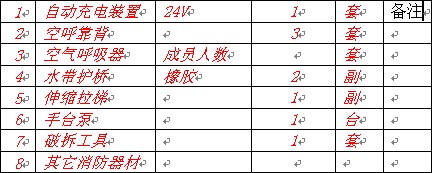

3、重汽豪沃消防車選裝配置及器材:
