灑水車產品使用說明書
灑水車產品使用說明書
灑水車廠家直銷電話：159-7276-7978
我公司生產的灑水車采用國內外優質二類底盤改裝而成，它適用于各種路 面灑水、噴霧、降溫、除塵、沖洗塵埃贓物，亦可用于路面的灑水、噴霧、降 溫、除塵、沖洗塵埃贓物，亦可用于路面養護、園林綠化及應急消防、運輸飲 水等。該灑水車主要由汽車底盤、罐體、水泵、球閥和輸水管道、灑水裝置等 部件組成。水泵、取力箱、球閥均為國家定型產品，性能良好，工作可靠，灑水時壓力高、流量大、油耗低，灑水時打開音樂喇叭開關，美好的音樂伴隨您愉快地工作。目 錄
一、前言…………………………………………………………………2
二、主要技術性能參數…………………………………………………3
三、工作原理及結構特征………………………………………………3
四、使用與維護…………………………………………………………4
五、故障分析與排除……………………………………………………5
六、隨車技術參數………………………………………………………6
七、質量承諾……………………………………………………………6
一、前 言
感謝您購置了我廠產品，為了您能更好的使用本公司產品，利用該車輛創造效益，我們特為您提供該使用說明書。怎樣使您購置的灑水車獲得最佳效能，是我們和您共同的目標，但更多的是取決您對車輛操縱的熟練程度和對車輛保養的好壞，我們強烈地希望您在使用之前，能讀通本說明書，并對其中介紹的結構了如指掌，使用與保養做到得心應手。
我公司是國家定點生產各類改裝汽車的專業生產企業，湖北省骨干企業，為滿足用戶對各類灑水車的要求，在引進和吸收國內外先進技術基礎上，設計制造的程力威牌CLW5073GSS4型灑水車，它選用國產汽車底盤改裝而成，在保證原汽車底盤基本技術性能的基礎上，具有結構堅固，布置合理，造型美觀，使用維修方便等特點，本書著重介紹改裝部分主要性能結構，使用維修和保養，供駕駛員、維修人員和工程技術人員參考之用。
關于底盤部分的結構、原理、性能、參數及使用保養等在本說明書中的不做詳細介紹，有關內容請參閱原底盤使用保養說明書。
二、主要技術性能參數
灑水車長寬高、上戶噸位、整備質量、總質量、發動機功率、變速箱、前后橋噸位、輪胎大小等等。
三、工作原理與結構特征（一）原理
本車以專用取力器為動力源，由傳動軸將動力傳給水泵，使水泵在額定轉速下運轉，通過操縱控制系統及管網將自然水吸入水罐內或?qū)⑺迌?nèi)水按設定管路排出罐外，從而完成各項功能，工作前打開2#球閥（手柄順著管路）給水泵加注20kg清潔水。
吸水：打開1#三位四通閥紅點向內，打開2#球閥，其余球閥全部關閉。
灑水：關閉2#球閥（手柄垂直管路），將1#三位四通閥紅點向外。根據需要打開各灑水球閥，各球閥手柄順著管路為開，垂直管路為關。

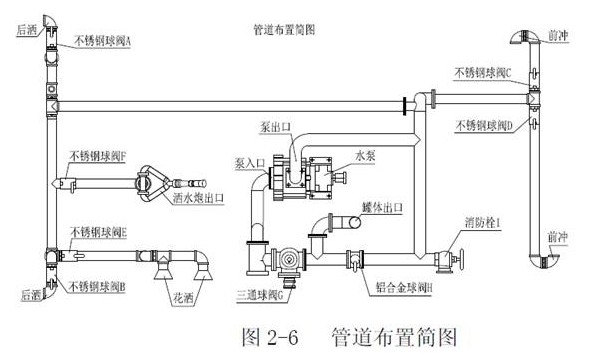

操作程序詳見《專用功能控制程序表》《管網系統原理圖》。

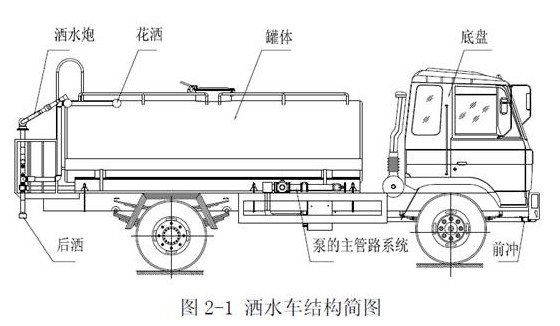

（二）主要結構特點
1.罐體
罐體為貯水容器，用鋼板制成橢圓形式或方圓形容器，整體罐體水倉3室，中間隔板下端有通孔，倉內隔板具有防波作用，以減輕汽車行駛時罐內液體沖擊，為防止銹蝕，罐體內表面涂刷特殊無毒水倉漆，具有良好防銹性能，外表涂防銹漆及裝飾漆。罐體通過U型螺栓固定在汽車大梁上，罐口組件按有通孔，可使罐內壓力與大氣壓力基本一致。
2.取力器
取力器采用二級齒輪傳動，取力器變速取力齒輪呈動狀態，輸出軸的離合由取力器氣缸控制。打開控制取力器的單檔開關，電磁氣動閥進氣，使取力器輸出軸處于嚙合位置，取力器帶動水泵工作。工作結束時，關閉單檔開關，取力器輸出軸處于斷開位置，水泵停止工作。
3.可調試前沖嘴
本車前沖嘴由管接頭、噴嘴組成，用戶可自行調節噴嘴方向，以改變?yōu)⑺畬挾燃皼_灑方向。
4.聲訊裝置
聲訊裝置由電訊開關、聲訊器組成，使用聲訊裝置只需接通開關即可發出音樂聲響以提醒行人注意。
四、維護與保養
1、根據涂料的使用要求，新產品使用前，應將罐內注滿水泡五天后放盡，再用水沖洗涂層表面，然后再注滿水靜兩天后，將水放干即可盛裝飲用水了。
2、經常檢查水路系統的聯接件，開關及吸水膠管等部位的密封情況，如發現滲漏即修復或更換密封件。
3、經常檢查水罐、泵架、支架的固定情況，所有螺母應旋緊，保證聯接牢固可靠。
4、經常檢查取力器與水泵的聯接情況，應聯接可靠，運轉正常，使用中若發現取力箱的水泵軸漏油，應更換密封件。
5、整車水路系統無防凍裝置，因此嚴寒地區，氣溫攝氏零度以下使用后，就立即將水泵，水罐及水路系統中的積水全部放凈，注意水泵放水螺塞放水后應關閉嚴密，確保密封，否則將影響水泵吸出。
6、罐體上的油漆不得沾上汽油和柴油，因為這樣會使油漆加速損壞，按期檢查罐體上的油漆質量，當油漆損壞較嚴重時，應即時補漆，以防止罐體產生銹蝕。
7、汽車底盤和發動機部分的使用與保養詳見EQ1092F或EQ1108G型汽車使用說明書。
8、球閥通過的介質不宜過臟，以免劃傷密封壞，降低球閥的使用壽命，各球閥不宜長期處于半天關狀態下工作，否則易使密封環變形。
9、進泵濾網應該經常拆洗，以防渣滓渚塞濾網，影響流量。
10、由于罐體與汽車大梁之間有橡膠墊，水罐載重各U型螺栓由于橡膠的變形發生松動，因此在車重載后，必須定期將U型螺栓檸緊，尤其是新車使用時必須做到這一點。
11、操作程序：灑水車抽水時把三通球閥向前打開，與小球閥一條線，把灑水泵加滿引水，單向球閥也同時打開，啟動發動機，掛上取力器，同時檢查抽水管是否漏氣，完成抽水程序。抽滿水后，把三通球閥和單向球閥同時恢復原位，此時可進入灑水狀態。
灑水車的保養
1、根據涂料的使用要求，新產品使用前，應將灌內注滿水浸泡五天后放凈，再用水沖洗涂層表面，然后再用水沖洗涂層表面，然后再注滿水靜觀兩天后，將水放掉即可盛裝飲用水了。
2、經常檢查水路系統的聯接件，開關及吸水膠管等部件部位的密封情況，如發現滲漏應即恢復或更換密封件。
3、經常檢查水罐、泵架、支架的固定情況，所有螺母應旋緊，保證聯接緊固可靠。
4、經常檢查取力器與水泵的聯接情況，應聯接可靠，運轉正常，使用中若發現取力器和水泵漏油，應更換密封件。
5、整車水路系統無防凍裝置，因此嚴寒地區，氣溫攝氏度以下使用后，應立即將水泵、水罐及水路系統中的積水全部放凈，注意水泵放水螺塞放水后應關閉嚴密，確保密封，否則將影響水泵吸水。
6、罐體上的油漆不得粘上汽油和煤油，因為這樣會使油漆加速損壞。按期檢查罐體上的油漆質量，當油漆損壞時，就及時補漆，以防罐體產生銹蝕。
7、汽車底盤和發動機部分的使用與保養詳見載貨汽車使用說明書。
8、球閥通過的介質不宜過臟，以免傷害密封環，降低環閥使用壽命，各球閥不宜長期處于半開狀態下工作，否則易使密封環變形。
9、進泵濾網應經常拆洗，以防渣滓堵塞濾網，影響流量。
10、由于罐體與汽車大梁之間墊有木膠墊，水罐載重后各型螺栓由于木膠的變形會發生松動，因此在車重載后，必須定期擰緊U形螺栓，尤其是新車使用時必須做到這點。
五、一般故障及排除方法
1、汽車底盤使用說明書及合格證。
2、水泵的使用說明書。
3、灑水車使用說明書及合格證。
4、灑水車專用發票一張。
七、質量承諾公司對產品實行“三包”，三包期為一年且行駛里程不超過三萬公里，售后服務四十八小時到位。
